Calcular el consumo de energía de una estación hidráulica es un aspecto crucial tanto para los fabricantes como para los usuarios finales. Como proveedor de la estación hidráulica, entiendo la importancia de proporcionar información precisa sobre el consumo de energía a nuestros clientes. Este conocimiento les ayuda a tomar decisiones informadas sobre la eficiencia energética, el costo - efectividad y el tamaño del sistema.
Comprender los conceptos básicos de una estación hidráulica
Una estación hidráulica es un sistema complejo que consta de varios componentes clave, incluida una bomba hidráulica, un motor, válvulas y un depósito. La función principal de una estación hidráulica es convertir la energía mecánica en energía hidráulica, que luego se utiliza para alimentar varios actuadores hidráulicos, como cilindros y motores.
El consumo de energía de una estación hidráulica está determinada principalmente por la potencia requerida para conducir la bomba hidráulica. La bomba es responsable de generar el flujo y la presión necesarios para operar el sistema hidráulico. Para calcular el consumo de energía, debemos considerar dos factores principales: la velocidad de flujo y la presión del fluido hidráulico.
El cálculo teórico de la potencia de la bomba
La potencia (P) requerida para conducir una bomba hidráulica se puede calcular utilizando la siguiente fórmula:
[P = \ frac {q \ times p} {\ eta}]
dónde:
- (Q) es la velocidad de flujo del fluido hidráulico, medido en litros por minuto (l/min) o metros cúbicos por segundo ((m^{3}/s)).
- (p) es la presión del fluido hidráulico, medido en barras o pascales (PA).
- (\ eta) es la eficiencia general de la bomba.
Desglosemos estos componentes y comprendamos cómo afectan el consumo de energía.
Caudal (Q)
El caudal es el volumen de fluido hidráulico que la bomba ofrece por unidad de tiempo. Está directamente relacionado con la velocidad de los actuadores hidráulicos. Por ejemplo, si tiene un cilindro hidráulico que necesita extenderse o retraerse rápidamente, se requiere un caudal más alto. El fabricante generalmente especifica la velocidad de flujo de una bomba y se puede ajustar con válvulas de control de flujo.
Para determinar el caudal requerido para una aplicación específica, debe considerar los requisitos de tamaño y velocidad de los actuadores hidráulicos. Por ejemplo, si tiene un cilindro hidráulico con un diámetro de orificio (d) y una longitud de carrera (L), y desea que complete su carrera en un tiempo (t), el caudal requerido se puede calcular de la siguiente manera:
[Q = \ frac {\ frac {\ pi} {4} d^{2} l} {t}]
Presión (p)
La presión es la fuerza por unidad de área ejercida por el fluido hidráulico. Es necesario superar la resistencia de la carga y mover los actuadores hidráulicos. La presión en un sistema hidráulico está determinada por los requisitos de carga y el diseño del sistema. Por ejemplo, si está levantando un objeto pesado usando un cilindro hidráulico, se requiere una presión más alta para generar la fuerza necesaria.
La presión se puede medir utilizando medidores de presión instalados en el sistema hidráulico. Al calcular el consumo de energía, debe usar la presión máxima que la bomba encontrará durante el funcionamiento normal.
Eficiencia ((\ eta))
La eficiencia de una bomba hidráulica tiene en cuenta varias pérdidas, como pérdidas mecánicas, pérdidas volumétricas y pérdidas hidráulicas. Las pérdidas mecánicas ocurren debido a la fricción en las partes móviles de la bomba, mientras que las pérdidas volumétricas son causadas por la fuga del fluido hidráulico. Las pérdidas hidráulicas están relacionadas con la resistencia al flujo en la bomba y el sistema de tuberías.
La eficiencia de una bomba generalmente se expresa como un porcentaje y puede variar del 70% al 90% dependiendo del tipo y el diseño de la bomba. Al calcular el consumo de energía, es importante utilizar el valor de eficiencia real proporcionado por el fabricante de la bomba.
Contabilizar la eficiencia del motor
Una vez que hemos calculado la potencia requerida para conducir la bomba, debemos considerar la eficiencia del motor que impulsa la bomba. La eficiencia del motor ((\ eta_m)) representa las pérdidas en el motor, como pérdidas eléctricas y pérdidas mecánicas.
La potencia de entrada al motor ((p_ {in})) se puede calcular como:
[P_ {in} = \ frac {p} {\ eta_m}]
donde (p) es la potencia requerida para conducir la bomba.
El fabricante del motor también proporciona la eficiencia del motor y generalmente está en el rango del 80% - 95%.
Factores adicionales que afectan el consumo de energía
Además del caudal, la presión y la eficiencia de la bomba y el motor, hay varios otros factores que pueden afectar el consumo de energía de una estación hidráulica.
Fuga del sistema
La fuga en el sistema hidráulico puede aumentar significativamente el consumo de energía. La fuga puede ocurrir en varios puntos, como sellos de válvulas, conexiones de tubería y sellos del eje de la bomba. Para minimizar la fuga, es importante usar sellos de alta calidad y mantener regularmente el sistema hidráulico.
Generación de calor
Los sistemas hidráulicos generan calor debido a las ineficiencias en la bomba, el motor y otros componentes. El calor excesivo puede reducir la eficiencia del sistema y aumentar el consumo de energía. Para gestionar la generación de calor, las estaciones hidráulicas a menudo están equipadas con sistemas de enfriamiento como radiadores o enfriadores de aceite.
Ciclismo de carga
El consumo de energía de una estación hidráulica también puede variar según el ciclo de carga del sistema. Si el sistema funciona bajo cargas variables, la bomba puede necesitar ajustar su caudal y presión en consecuencia. Esto puede dar como resultado un mayor consumo de energía en comparación con un sistema que opera bajo una carga constante.
Ejemplos prácticos
Consideremos un ejemplo práctico para ilustrar cómo calcular el consumo de energía de una estación hidráulica. Supongamos que tenemos un sistema hidráulico con los siguientes parámetros:
- Caudal (((q)): 50 l/min
- Presión ((p)): 200 bar
- Eficiencia de la bomba ((\ eta)): 80%
- Eficiencia motor ((\ eta_m)): 90%
Primero, necesitamos convertir las unidades en unidades SI. 1 bar = (10^{5}) PA y 1 l/min = (\ frac {1} {60 \ Times1000} m^{3}/s)
[Q = 50 \ Times \ frac {1} {60 \ Times1000} m^{3}/s = \ frac {50} {60000} M^{3} /S\S\Approx8.33\Times 10^{-4} m^{3}/S]
[P = 200 \ Times10^{5} Pa = 2 \ Times10^{7} PA]
La potencia requerida para conducir la bomba es:
[P = \ frac {Q \ Times P} {\ eta} = \ frac {8.33 \ Times 10^{-4} \ Times2 \ Times10^{7}} {0.8} = 20825W = 20.825kw]
La potencia de entrada al motor es:
[P_ {in} = \ frac {p} {\ eta_m} = \ frac {20.825} {0.9} \ aprox23.14kw]
Importancia del cálculo preciso de consumo de energía
Calcular con precisión el consumo de energía de una estación hidráulica es esencial por varias razones. Para los usuarios de End: ayuda a estimar los costos operativos del sistema hidráulico. Los costos de energía pueden ser una porción significativa de los costos operativos totales, especialmente para los sistemas que operan continuamente.
Para los fabricantes, el cálculo preciso de consumo de energía es importante para el diseño y la optimización del producto. Al comprender los requisitos de energía de la estación hidráulica, los fabricantes pueden seleccionar la bomba, el motor y otros componentes apropiados para garantizar la máxima eficiencia energética.
Nuestras ofrendas de la estación hidráulica

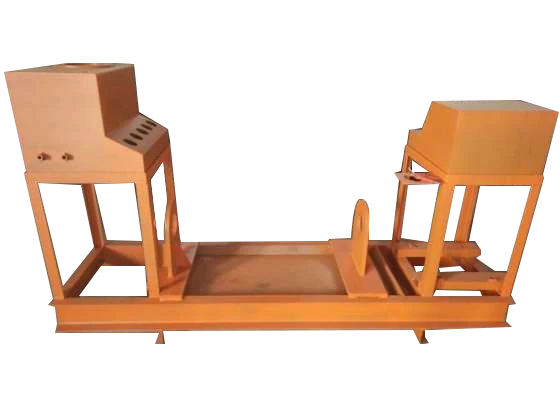

Como proveedor de la estación hidráulica, ofrecemos una amplia gama de estaciones hidráulicas de alta calidad, que incluyen [Banco de prueba del convertidor de par hidráulico] (/scraper - accesorios/hidráulico - estación/hidráulico - torque - convertidor - test - bench.html), [cilindro de cilindros hidráulico] (/frasco - accesorios/accesorios/hidráulico/hidráulico - cilindro - testmindo y [banco de prueba de bomba hidráulica] (/raspador - accesorios/hidráulico - estación/hidráulico - bomba - prueba - bench.html). Nuestros productos están diseñados para satisfacer las diversas necesidades de nuestros clientes y son conocidos por su confiabilidad y eficiencia energética.
Podemos ayudarlo a calcular el consumo de energía de nuestras estaciones hidráulicas en función de sus requisitos de aplicación específicos. Nuestro equipo de expertos también puede proporcionarle información detallada sobre la energía: ahorrar características de nuestros productos y ayudarlo a tomar la mejor decisión para su proyecto.
Contáctenos para su compra y consulta
Si está interesado en nuestras estaciones hidráulicas o necesita más ayuda para calcular el consumo de energía de un sistema hidráulico, no dude en contactarnos. Estamos listos para tener discusiones de profundidad con usted sobre sus requisitos y proporcionarle soluciones personalizadas. Ya sea que sea un usuario pequeño a escala o una empresa industrial a gran escala, podemos ofrecerle la estación hidráulica adecuada para usted.
Referencias
- Manual de potencia de fluidos, editado por la Sociedad Internacional de Power Fluid.
- Diseño y análisis del sistema hidráulico, por John Smith.
